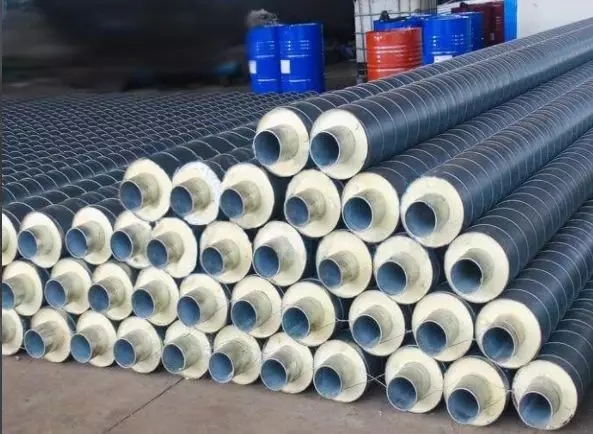

鋼套鋼保溫管保溫結構依據滑動方式不同分為:內滑動式與外滑動式

1、內滑動式:保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成(基本已不使用)。

2、外滑動式:保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。

1.防腐層:保護外鋼管避免腐蝕物腐蝕鋼管，延長鋼管使用壽命。

2.外護鋼管: 保護保溫層免受地下水侵蝕，支撐工作管并能承受一定的外部荷載，保證工作管正常工作。

3.玻璃棉保溫隔熱層、空氣保溫層: 保證介質溫度，保證外護管表面保持常溫。

4.鋁箔反射層: 保證有機泡沫材料不進入無機硬質耐高溫層;反射耐高溫層部分熱量。

5.無機硬質保溫層:耐高溫，保證與有機保溫層之間的界面溫度，保證泡沫不被炭化。

6.不銹鋼緊固帶、滑動導向支架: 保證工作鋼管熱脹冷縮自由運動。

7.工作鋼管:保證輸送介質正常流動

優勢：

1 、降低工程造價。

2 、熱損耗低，節約能源。

3、防腐，絕緣性能好，使用壽命長。

4、占地少，施工快，有利環境保護。

5 、安全。
